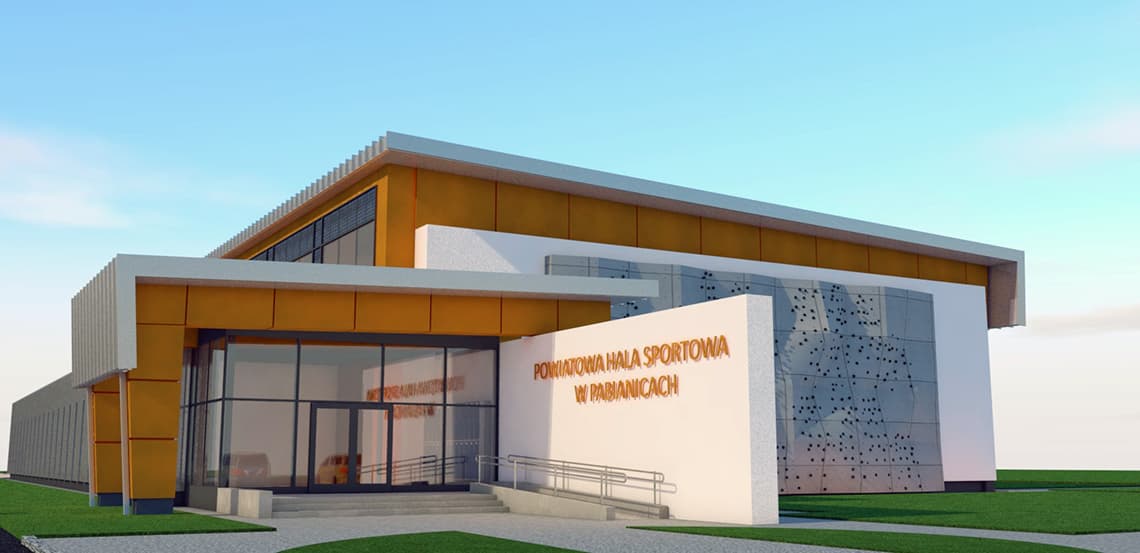

Hala Powiatowa w Pabianicach

„Budowa Powiatowej Hali Sportowej przy Zespole Szkół nr 1 w Pabianicach, ul. Piotra Skargi 21”, w trybie przetargowym „Zaprojektuj i Wybuduj”.

Wariant I obiektu projektowany jest tak, jak dla budynków pasywnych,  gdzie wykorzystywane są systemy o najlepszych parametrach szczelności i izolacyjności obiektów budowlanych pod kątem energooszczędności w tym również wysoki standard zastosowania izolacji termicznej wszystkich przegród budowlanych, dużo wyższy niż w przypadku obiektów standardowych, spełniających przepisy obiektów energooszczędnych obiektów. Budowa obiektu pasywnego podlega tym samym ogólnym budowlanym założeniom, co w przypadku domu energooszczędnego, przy czym projektowany jest tak, by pasywnie, czyli w sposób bierny, pozyskiwał energię z otoczenia (bez użycia aktywnych instalacji grzewczych). Ciepło pozyskiwane jest więc m.in. z:

·      promieniowania słonecznego,

·      odzysków z wentylacji mechanicznej (rekuperacja),

·      zysków ciepła pochodzących z urządzeń, oraz  osób (użytkowników),

·     zastosowaniu nowoczesnych technologii tj. ogniw fotowoltaicznych do produkcji energii elektrycznej  energii słonecznej i pomp ciepła.

Zakres zamierzenia:

Wykonanie w systemie „zaprojektuj i wybuduj” obiektu Powiatowej Hali Sportowej przy Zespole Szkół nr 1 w Pabianicach

Bilans projektowanego terenu:

 powierzchnia zabudowy                                                            1 556,03 m²

 powierzchnia utwardzonych dojść i dojazdów                          3 925,87 m²

 powierzchnia rezerwy dla terenów sportowych                       1 149,00 m²

 powierzchnia biologicznie czynna (50,01%)                          6 631,10 m²

Powierzchnia użytkowa 1 408,06m²

Powierzchnia zabudowy 1 556,03 m²

Kubatura sali gimnastycznej 15 131,50 m³

Kubatura całego budynku 17 318,95 m³

Wysokość budynku 10,20 m

Opis ogólny projektowanego obiektu:

Projektuje się budynek w technologii tradycyjnej, murowanej. Budynek będzie jednokondygnacyjny, niepodpiwniczony podzielony przestrzennie i funkcjonalnie na 3 strefy:

1.   Strefa wejścia - hall główny przeszklony i zadaszony w konstrukcji dźwigarów z drewna klejonego,

2.   Strefa zaplecza - w kształcie litery „L” o funkcji szatniowo-sanitarnej i techniczno-magazynowej, przykrytą stropodachem płaskim, przystająca do hali sportowej od strony południowej i zachodniej.

Układ szatni to dwa zespoły (damski i męski) składające się z szatni połączonych strefą wc z natryskami  z bezpośrednimi  wyjściami na salę sportową, oraz szatnia i wc dla niepełnosprawnych.  W tej strefie znajdują się również pom. dla trenerów/ pierwsza pomoc  z zapleczem sanitarnym, pom socjalne dla pracowników oraz pom. administracyjne. Pomieszczenia techniczne i  magazyny sprzętu posiadają własne wyjścia  zewnętrzne, połączone są z salą sportową ścianą zachodnią.

3.   Hala sportowa - zlokalizowana na osi kierunku wschód - zachód, z przeszkleniem elewacji południowej, pełną ściana od północy z dwoma wyjściami ewakuacyjnymi oraz zewnętrzną ścianką wspinaczkową na całej wysokości i szerokości budynku po stronie wschodniej. Konstrukcję hali stanowi układ słupów żelbetowych wspierających dźwigary z drewna klejonego w układzie co 6m. Bryła hali stanowi dominującą wysokościowo część całego obiektu o wys. 10,20m. Hala z pełnowymiarowym boiskiem do piłki ręcznej o wymiarach 20x40m umożliwia podział na trzy mniejsze boiska treningowe poprzez podwieszane kotary. Wewnątrz zlokalizowano także ściankę wspinaczkową na ścianie szczytowej.
