Schronisko dla bezdomnych zwierząt w Tomaszowie Mazowieckim
Budowa schroniska dla zwierząt w Tomaszowie Mazowieckim,
w ramach zadania pn.: „CENTRUM OPIEKI NAD ZWIERZĘTAMI BEZDOMNYMI
W TOMASZOWIE MAZOWIECKIM” - W SYSTEMIE ZAPROJEKTUJ I WYBUDUJ
INWESTOR:
Gmina Tomaszów Mazowiecki ul. P.O.W. 10/16, 97-200 Tomaszów Mazowiecki

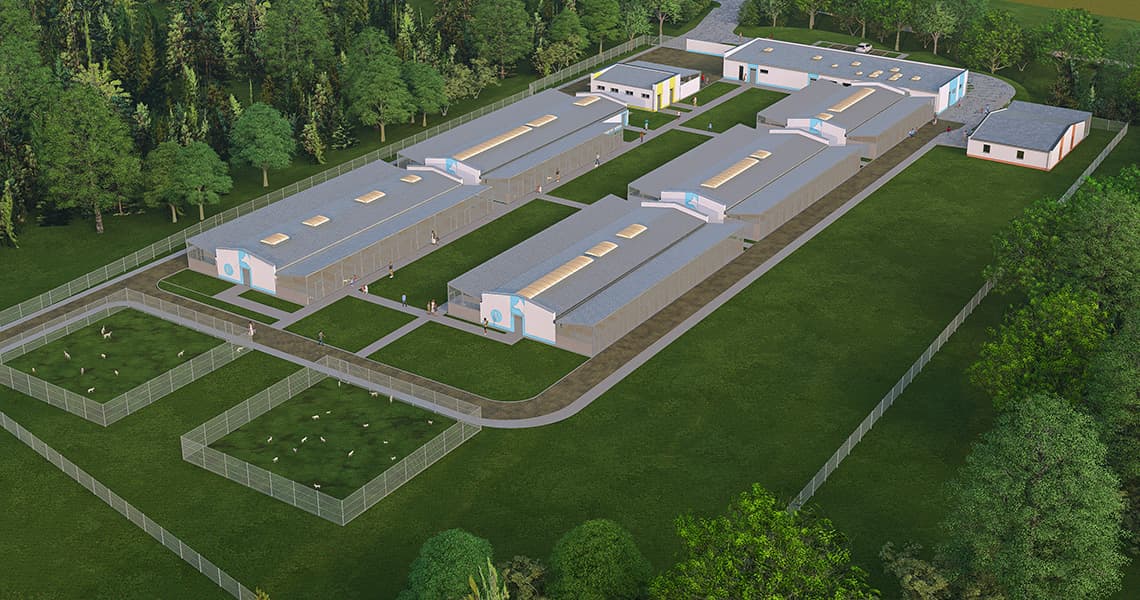

Projekt obejmuje budowę siedmiu budynków w tym:
BG1 budynku administracyjno - socjalnego,
P -budynku obsługi schroniska,
czterech budynków B1,B2,B3,B4 - boksów ogólnych dla zwierząt wraz z wybiegami zewnętrznymi
budynku K1 - kociarni wraz z wolierami zewnętrznymi oraz z budową nowych elementów infrastruktury technicznej w zakresie: przyłącza i zewnętrznej instalacji kanalizacji sanitarnej, zewnętrznej instalacji kanalizacji sanitarnej z bezodpływowym zbiornikiem na ścieki zakaźne, przyłącza i zewnętrznej instalacji wody z budową hydrantu, instalacją zewnętrzną kanalizacji deszczowej wraz ze zbiornikiem odparowującym z przelewem awaryjnym włączonym do kanalizacji sanitarnej, budową przyłącza i zewnętrznej instalacji energii elektrycznej w tym: oświetlenia terenu, instalacja kablowa teletechniczna i zasilania energii elektrycznej, zewnętrznej instalacji gazowej wraz ze zbiornikiem na gaz ciekły oraz elementów zagospodarowania terenu w postaci budowy utwardzonych dojść terenowych, dojazdów a także miejsc postojowych.
Charakterystyczne parametry obiektu:
Powierzchnia użytkowa wszystkich obiektów 1 816,95m2
Kubatura budynków łącznie 6 030,43 m3
BUDYNEK K – budynek parterowy z częścią pomieszczeń zamkniętych oraz z wybiegami zewnętrznymi murowany w technologii tradycyjnej z bloczka silikatowego, usytuowany na planie prostokąta na płycie fundamentowej, gr. 30cm i 25cm.
Przekrycie w postaci tradycyjnej więźby dachowej dwuspadowej drewnianej, krytej płytą warstwową nad pomieszczeniami oraz w konstrukcji stalowej jednospadowej krytej blachą trapezową.
BUDYNEK P – budynek parterowy murowany w technologii tradycyjnej z bloczka silikatowego z wiatą zewnętrzną , usytuowany na planie prostokąta na płycie fundamentowej, gr. 30cm.
Przekrycie w postaci elementów drewnianych oraz konstrukcji stalowej, pokrycie płytą warstwową.
BUDYNEK B1, B2, B3, B4– budynek parterowy, murowany w technologii tradycyjnej z bloczka silikatowego, posadowiony na płycie fundamentowej gr. 30cm w pomieszczeniach zamkniętych oraz od 32 do 25cm w kojcach zewnętrznych.
Przekrycie w postaci tradycyjnej drewnianej więźby dachowej dwuspadowej krytej płytą warstwową PIR20 nad pomieszczeniami wewnętrznymi oraz w konstrukcji stalowej jednospadowej, krytej blachą trapezową. Ścianki dzielące kojce zewnętrzne żelbetowe, zbrojone.
Budynek rozdzielony dylatacją na dwie części.

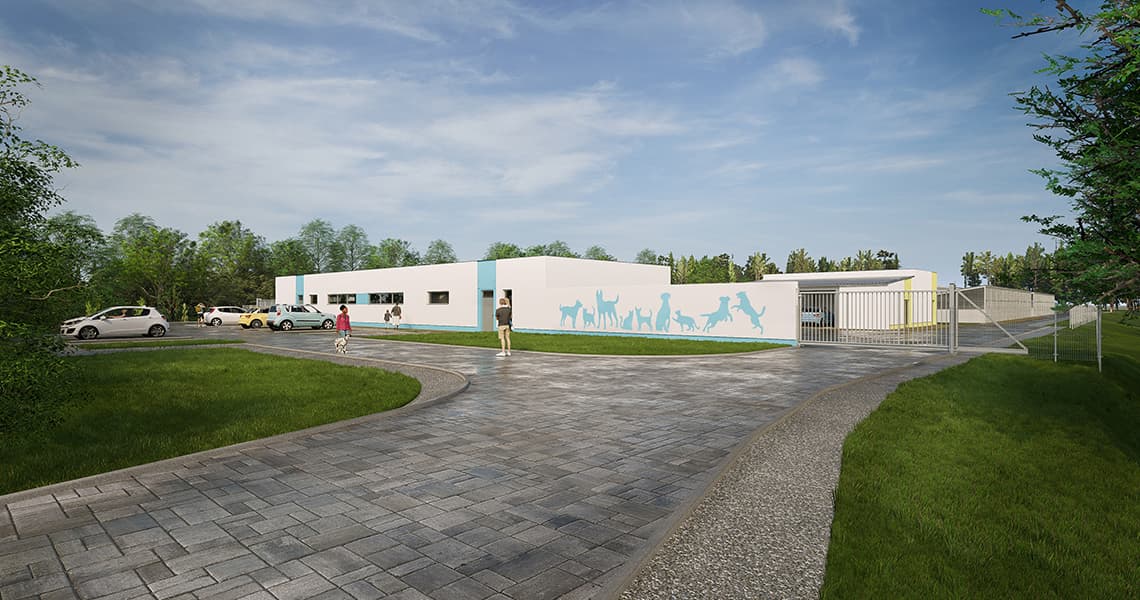

BUDYNEK GŁÓWNY – Budynek główny składający się z dwóch części, z części administracyjnej oraz części z kojcami dla zwierząt. Obie części połączone łącznikiem.
Budynki murowane w technologii tradycyjnej z cegły silikatowej, posadowione na płycie fundamentowej gr. 30cm w częściach wewnętrznych oraz płycie ze spadkiem od 32 do 25cm w kojcach zewnętrznych.
Przekrycie w postaci tradycyjnej drewnianej więźby dachowej krytej płyta warstwową nad pomieszczeniami wewnętrznymi oraz w konstrukcji stalowej jednospadowej krytej blachą trapezową, nad kojcami zewnętrznymi. Nad budynkiem administracyjnym więźba dachowa drewniana jednospadowa.
Na dachu budynku administracyjnego uwzględniono montaż paneli fotowoltaicznych.
